1.简介

硫磺粉，常温下为固体，主要来自天然气，石油和天然硫磺矿的开采。反应性硫一般来说，它可以燃烧成二氧化硫，与氧化剂混合可能会爆炸，可以与碱金属反应（Zhang et al。，2010）。半个多世纪以来，人们就已经知道高水平空气污染物与人类疾病之间存在关联。空气污染由化合物的非均相混合物组成，包括臭氧（O 3），一氧化碳（CO），二氧化硫（SO 2），氮氧化物（NO x），液体和颗粒物质（PM）。大量的流行病学证据表明空气污染，特别是二氧化硫（SO 2）和PM，作为对人类健康产生严重后果的主要风险因素（Ahmadpour和Do，1996，Chandra等，2009，Jumasiah等，2005）。对PM特别感兴趣的是直径为10μm（PM 10）的颗粒，因为它们是最终进入肺部的PM，这可能使人过敏和生病。在全球范围内，2013年接受结核病治疗的人数从1995年的DOTS（直接观察治疗，短程）计划中的100万人增加到540万（Yuan等，2004）。硫磺粉和二氧化硫（SO 2）经常漂浮在空气中。如果这是在体内吸入，它可能会导致疾病。

活性炭可以使用几乎任何类型的碳材料，如木材（Zhang et al。，2010），锯末，煤炭（Ding et al。，2002），贝壳（Yu et al。，2005），水果的石头，甘蔗渣，废油，废塑料（Peng等，2014a），纸和皮革废料（Peng等，2013a），废轮胎，城市垃圾等（Xiao et al。，2013）。活性炭具有高度发达的多孔结构和巨大的比表面积（Peng et al。，2013b），良好的化学稳定性和热稳定性，高机械强度和表面含有多种含氧官能团（Wang et al。，2013 ; Peng等，2013c）。更重要的是，含有钾，钙和其他矿物质的活性炭可以吸附和过滤提取物，油，硫基化合物等物质（Liu et al。，2008，Zhang et al。，2008，Ling et al 。，1999，Bautista-Toledo等，1994）。因此，活性炭具有很强的吸附性，同时可以制成高分散的催化剂负载体系，并作为参与反应的还原剂，降低反应温度（Wang et al。，2009）。活性炭吸附法简单，无二次污染，可以很好地吸附空气中的硫化物（Lin et al.2015 ; Peng et al。，2014b，Peng et al。，2015，Sun et al。，2014，Wang et al。，2009）这对人们的健康有益。为了确定最佳吸附条件和活性炭的固有变化，五种化学物质被活性炭吸附，并通过FT-IR分析。

2。材料和方法

3.结果和分析

基于上述试验，获得吸附结果并列于表1中。

3.1。SC效果

根据表1，Na 2 SO 3的吸附容量为5.01g / 100g，9.23g / 100g，9.68g / 100g，11.9g / 100g，11.9g / 100g，16.3g / 100g; Na 2 S 2 O 8的吸附容量为5.94g / 100g，6.93g / 100g，12.4g / 100g，17g / 100g，15.3g / 100g，17.7g / 100g; Na 2 SO 4的吸附容量为5.99g / 100g，4.24g / 100g，5.99g / 100g，6.48g / 100g，7.54g / 100g，15g / 100g; Fe 2（SO 4）3吸附容量为7.21克/ 100克，6.27克/ 100克，8.93克/ 100克，12.1克/ 100克，13.3克/ 100克，16.8克/ 100克; S的吸附容量为9.5g / 100g，10.2g / 100g，11.6g / 100g，13.6g / 100g，16.8g / 100g，19.5g / 100g，吸附时间为20min，40min，60分别为min，80 min，100 min和120 min。结果表明，吸附容量在规律性差异上发生了变化。这可能是因为快速搅拌导致活性炭表面上的少量五种药物粉末。最佳吸附时间为Na 2 SO 3 120 min，Na 2 S 2 O 8 120 min，Na 2 SO 4 120 min，Fe 2 O 120 （SO 2）4）S的3和120分钟（表2）。

表2

吸附Na 2 SO 3，Na 2 S 2 O 8，Na 2 SO 4，Fe 2（SO 4）3和S（％）时的活性炭组。

类	峰值（cm -1）	吸附时间（分钟）						组
		20	40	60	80	100	120
Na 2 SO 3	600	89.8	90.6	89.9	89.3	76.5	87.5	C-H
	1110	90.4	89.0	85.2	87.3	74.8	87.7	C-O伸展
	1390	90.6	89.6	89.3	89.1	78.1	89.3	CH 2弯曲
	1630	86.8	86.7	86.2	86.6	75.1	86.2	C O或C C.
	2920	87.5	87.2	87.3	86.6	76.9	86.8	-C-H拉伸
	3430	75.5	78.7	77.5	77.8	64.9	75.9	O-H拉伸
	3740	89.2	88.0	87.7	89.3	75.7	90.4	H 2 O.
	3850	89.4	88.7	88.6	89.6	76.5	90.3	S-S伸展
Na 2 S 2 O 8	600	76.0	91.3	89.9	90.4	87.5	83.7	C-H
	1110	76.1	90.5	89.5	89.3	85.4	83.3	C-O伸展
	1390	76.1	90.5	89.8	89.9	86.7	85.5	CH 2弯曲
	1630	73.6	86.9	86.5	87.1	85.5	84.6	C O或C C.
	2920	72.9	87.1	88.3	87.6	87.6	87.2	-C-H拉伸
	3430	63.6	75.7	74.8	75.9	79.9	77.3	O-H拉伸
	3740	72.1	89.2	89.9	89.1	88.7	88.8	H 2 O.
	3850	72.5	89.4	89.5	89.3	89.2	89.0	S-S伸展
Na 2 SO 4	600	91.9	88.0	94.1	75.6	70.5	80.7	C-H
	1110	90.0	87.0	92.7	74.4	72.1	81.5	C-O伸展
	1390	90.8	89.1	92.0	75.9	72.6	82.1	CH 2弯曲
	1630	86.7	86.0	87.9	73.6	70.7	79.7	C O或C C.
	2920	87.3	85.4	88.0	73.5	72.4	81.4	-C-H拉伸
	3430	75.2	75.0	77.2	64.4	65.1	72.4	O-H拉伸
	3740	87.8	89.4	88.3	73.9	71.6	80.8	H 2 O.
	3850	88.6	89.3	88.8	74.2	72.4	81.6	S-S伸展
Fe 2（SO 4）3	600	93.0	89.8	91.7	90.8	90.8	86.9	C-H
	1110	91.1	88.6	90.3	90.0	89.6	86.2	C-O伸展
	1390	91.6	90.1	91.0	90.2	91.4	88.8	CH 2弯曲
	1630	87.5	86.1	88.0	86.8	87.5	86.1	C O或C C.
	2920	87.0	86.8	87.0	87.4	86.0	85.5	-C-H拉伸
	3430	77.6	75.5	77.8	76.4	76.5	75.6	O-H拉伸
	3740	87.5	88.0	89.8	89.6	89.5	90.1	H 2 O.
	3850	88.3	88.7	89.6	89.6	89.6	89.9	S-S伸展
小号	600	90.4	87.5	83.3	89.8	88.9	91.7	C-H
	1110	90.9	87.2	84.6	90.2	88.9	90.8	C-O伸展
	1390	90.2	87.4	84.6	90.3	89.5	90.3	CH 2弯曲
	1630	86.9	85.9	82.0	87.4	85.8	87.1	C O或C C.
	2920	88.0	88.0	82.8	88.4	87.0	88.0	-C-H拉伸
	3430	77.2	80.4	73.4	77.5	73.7	78.1	O-H拉伸
	3740	89.2	88.7	84.5	90.2	89.3	88.4	H 2 O.
	3850	89.3	89.3	84.3	90.0	89.4	89.1	S-S伸展

在另一个窗口打开

3.2。FT-IR分析

记录FT-IR光谱，研究Na 2 SO 3，Na 2 S 2 O 8，Na 2 SO 4，Fe 2（SO 4）3和S吸附过程中活性炭的官能团。样品的光谱显示在图1，图2，图3，图4，图5中。在吸附光谱中，S-S伸展，H 2 O伸展，O-H伸展，-C-H伸展，共轭C O伸展或C C伸展，CH 2弯曲，C-O伸缩振动和炔C-H弯曲振动在3850厘米观察-1，3740厘米-1，3430厘米-1，2920厘米-1，1630厘米-1，1390厘米-1，1110厘米-1和600厘米-1。对于Na 2 SO 3的 FT-IR光谱，在3850 cm -1和3740 cm -1处的峰的透射率在120 min时达到最大值，在3430 cm -1和600 cm -1处的峰的透射率达到了最大40分钟，峰的在2920厘米透过率-1，1630厘米-1，1390 cm -1和1110 cm -1达到最大值20分钟。

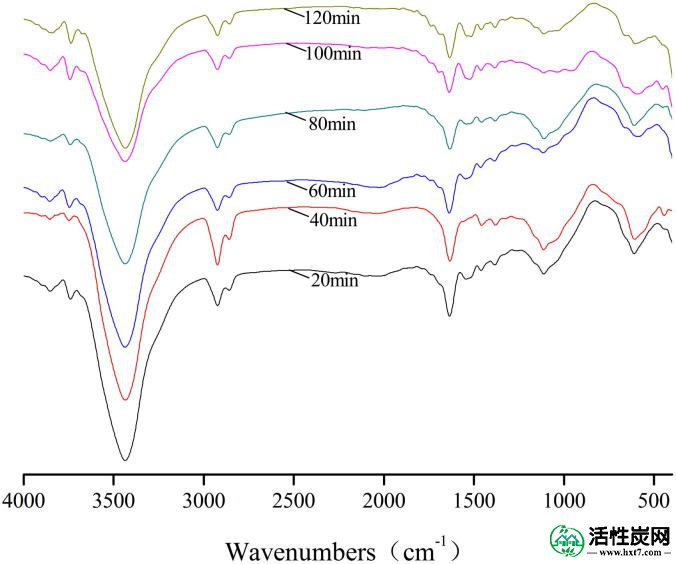

图1

吸附Na 2 SO 3时活性炭的FT-IR光谱。

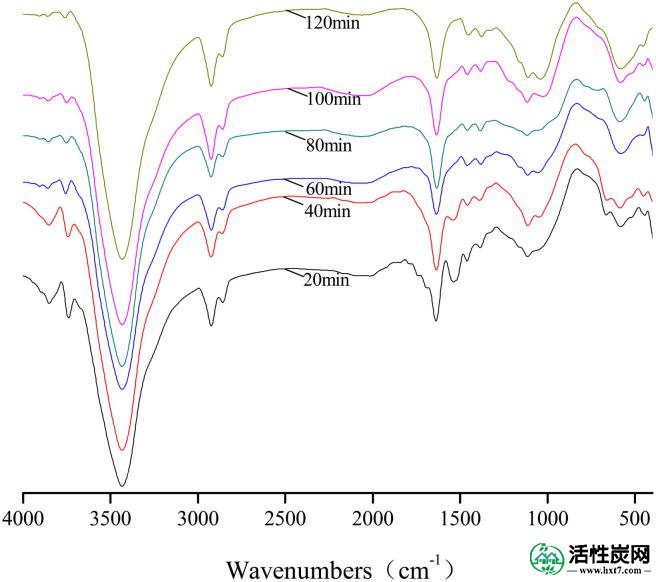

图2

吸附Na 2 S 2 O 8时活性炭的FT-IR光谱。

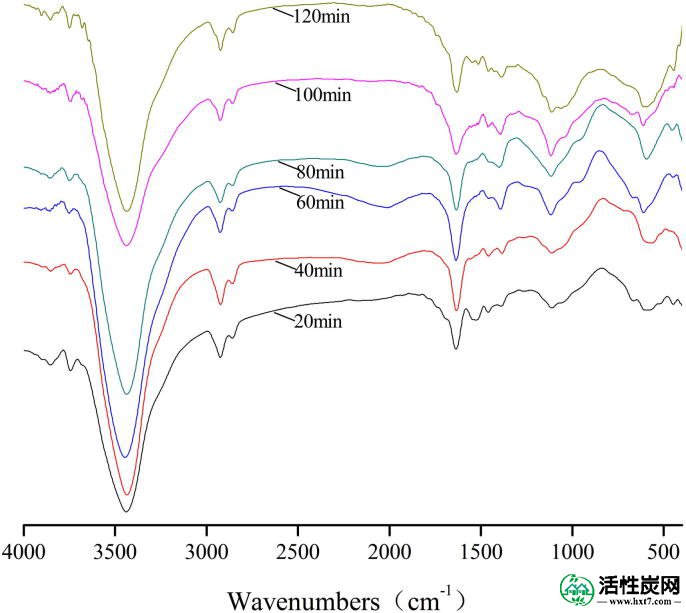

图3

吸附Na 2 SO 4时活性炭的FT-IR光谱。

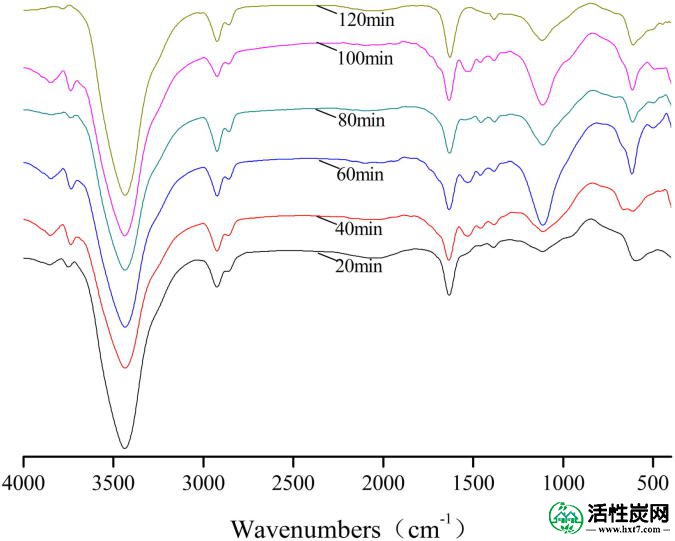

图4

吸附Fe 2（SO 4）3过程中活性炭的FT-IR光谱。

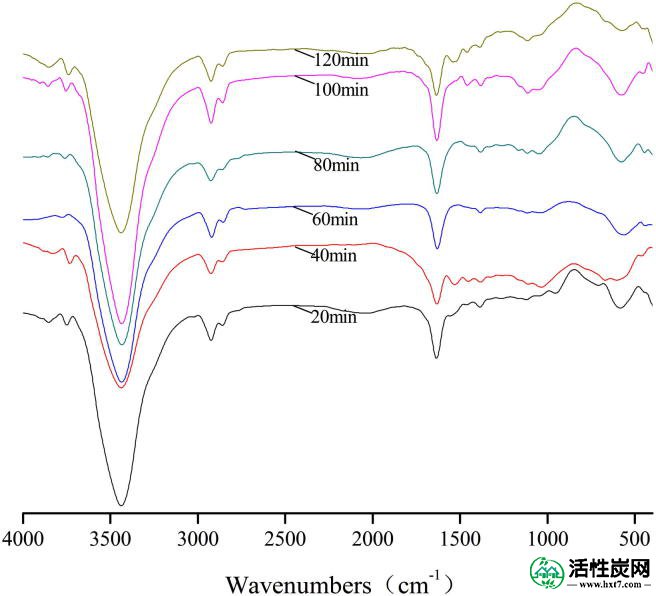

图5

吸附S期间活性炭的FT-IR光谱

的Na的FT-IR光谱2小号2 ö 8在3850厘米，峰的透射率-1，3740厘米-1和2920厘米-1实现的最大60分钟，峰的在3430厘米透过率-1实现的最大100分钟，峰的透射率在1630厘米-1在1390厘米实现的最大80分钟，峰的透射率-1，1110厘米-1和600厘米-1实现的最大40分钟。

的Na的FT-IR光谱2 SO 4，峰的在3850厘米透过率-1和3740厘米-1实现的最大40分钟，峰的透射率在3430厘米-1，2920厘米-1，1630厘米-1，1390厘米-1 1110厘米-1和600厘米-1实现的最大60分钟。

对于Fe 2（SO 4）3的 FT-IR光谱，在3850 cm -1和3740 cm -1处的峰的透射率达到最大值120分钟，峰值在3430 cm -1和1630 cm 处的透射率- 1获得的最大60分钟，峰的透射率在2920厘米-1在1390厘米实现的最大80分钟，峰的透射率-1，1110厘米-1和600厘米-1实现的最大20分钟。

在3850厘米S，峰的透射率的FT-IR光谱-1，3740厘米-1和2920厘米-1在3430厘米实现的最大80分钟，峰的透射率-1实现的最大为40分，所述峰中的1630厘米透过率-1，1390厘米-1和600厘米-1实现120分钟，峰的透射率最大在1110厘米-1实现的最大20分钟。

4。结论

Na 2 SO 3，Na 2 S 2 O 8，Na 2 SO 4，Fe 2（SO 4）3和S的吸附容量对吸附时间分别为20 min，40 min，60 min分别为80分钟，100分钟和120分钟。最佳吸附时间为Na 2 SO 3 120分钟，Na 2 S 2 O 8120分钟，Na 2 SO 4 120分钟，Fe 2（SO 4）3 120分钟和S 2 120分钟。

FT-IR光谱显示活性炭具有八个特征吸收带。并且在S-S拉伸，H 2 O拉伸，O-H拉伸，-C-H拉伸，共轭C O拉伸或C C拉伸，CH 2弯曲，C-O拉伸和乙炔C-H弯曲振动观察到3850厘米-1，3740厘米-1，3430厘米-1，2920厘米-1，1630厘米-1，1390厘米-1，1110厘米-1和600厘米-1，分别。的Na的FT-IR光谱2 SO 3在2920厘米峰的透射率-1，1630厘米-1，1390 cm -1和1110 cm -1达到最大值20分钟。的Na的FT-IR光谱2小号2 Ó 8，峰的在3850厘米透过率-1，3740厘米-1和2920厘米-1实现的最大60分钟峰的透射率在1390厘米-1， 1110 cm -1和600 cm -1达到最大值40分钟。的Na的FT-IR光谱2 SO 4，峰的在3430厘米透过率-1，2920厘米-1，1630厘米-1，1390厘米-1，1110 cm -1和600 cm -1达到最大值60分钟。对于铁的FT-IR光谱2（SO 4）3，峰的在1390厘米透过率-1，1110厘米-1和600厘米-1实现的最大20分钟。在1630厘米S，峰的透射率的FT-IR光谱-1，1390厘米-1和600厘米-1实现的最大120分钟。在这些状态中，最大峰值的透射率的数量最大。
