地埋式一体化污水处理设备应用于各行业所产生的生活污水处理。随着经济和人口的增长，对大自然的污染愈来愈受到人类的重视，在总结国内外生活污水处理装置的运行经验的基础上，设计出一种可地埋设置的成套有机废水处理装置，其设备采用九十年代后期国内外先进工艺和生产制造技术，生产出以玻璃钢、不锈钢为主要原料的污水处理设备。其目的主要是使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准。设备主要用于居住小区(含别墅小区)、高级宾馆、医院、综合办公楼和各类公共建筑的生活污水处理，经该设备处理的出水水质，达到国家排放标准。全套设备均可埋设于地下，故称“地埋式生活污水处理设备”。

一、地埋式一体化污水处理设备的工艺说明
　　WSZ-A 型设备的设计主要是针对生活污水和与之类似的工业有机污水的处理。其主要处理手段是采用目前较为成熟的生化处理技术——接触氧化法，水质参数按一般生活水水质，进水BOD 20Omg/l，出水BOD 20mg/l指标设计.总共有六部份组成:
　　(1)初沉池;(2)接触氧化池;(3)二沉池;(4)消毒池、消毒装置;(5)污泥池;(6)风机房、风机;
　　现分别论述如下：
　　(1)初沉池：设备初沉池为竖流式沉淀池，污水在沉淀池的上升流速为0.6-0.7毫米/秒，沉淀下来的污泥用空气提至污泥池。(注：WSZ-A O.5-5m3/h不设初沉池)
　　(2)接触氧化池：初沉后水自流至接触池进行生化处理，接触池分为三级，总停留时间为 1小时以上。加强型设备接触氧化时间可达6小时，填料为新颖梯形填料。易结膜、不堵塞。填料比表面积为160m2/m3，接触池气水比在12:1左右。(注WSZ-A 0.5-5T/h，接触池为二级)
　　(3)二沉池：生化后污水流到二沉池，二沉池为二只竖流式沉淀池，它们并联运行。上升流速为O.3-0.4毫米/秒。排泥采用空气提升至污泥池。(注WSZ—A0.5-5mT/h，污泥自流到污泥池中)
　

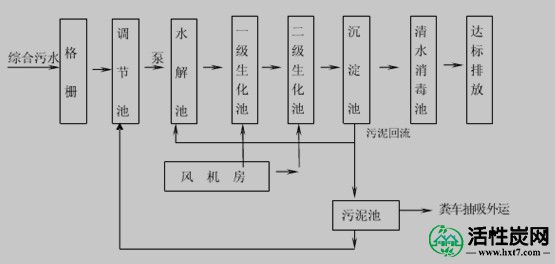

工艺原理 综合废水自流经格栅格去大颗粒悬浮物流入废水调节池；调节池中废水均质均量后，通过液位计控制由污水提升泵打入水解池，利用厌氧微生物来对废水中N、P、CODcr、BOD5等污染物进行降解。水解池内挂有弹性纤维复合填料以增加微生物量，池内存在高浓度的污泥混合液及生物膜，在池内有机物被兼氧菌降解，提高了废水的可生化性，同时，在微生物的作用下，将有机氮和氨态氮转化为N2和NxO气体的过程。水解池出水流入氧化池，在好氧的微生物作用下，将废水中NH4+转化为NO2-和NO3-。又借助池内弹性填料上附着的好氧微生物的氧化代谢作用，分解废水中的有机污染物，从而降低其BOD5、CODcr、等污染物指标。接触氧化池出水自流入沉淀池，沉淀的污泥适当经气提打入污泥池消化处理,沉淀池的污水主要进行泥水分离后再流入后续清水消毒池达标排放。污泥池累积的剩余污泥消化后由抽泥泵定期清理外运，上清液回流水解池进行反硝化脱氮处理。 项目 CODCR（mg/L） BOD5（mg/L） SS（mg/L） NH3-N（mg/L） TP（mg/L） 原水水质 250～400 150～250 150～220 20～30 5～8 设计水质 350 250 220 30 8 出水水质 ≤60 ≤20 ≤20 ≤15 ≤1.0 工艺流程： 二、应用范围： 该设备适用于生活有机污水及相似的工业废水，如：生活小区、别墅、写字楼 、宾馆、食堂、洗浴中心 、中小型工厂 、医院及中小型医疗机构、车站、机场、码头、商业街区、公园、名胜古迹等旅游风景区 、学校、军队、机关单位、其他对场地、环境要求较高场所 产品优势： 1.设备埋于地表下，上面可以进行绿化，环境美观。2.整个设备一般不需要专人管理。 3.可以减少占地面积，设备上方可修建停车场等，无需建厂房等设施。 4.对周围环境无影响、污泥产生量少、噪音小于二类地区的标准。5.操作简便、维修方便、工艺新、效果好、使用寿命长. 6.设备可按标准布置，也可随地形需要特殊布置。 三、技术参数： 名称型号 FXDW－0.5 FXDW－1 FXDW－3 FXDW－5 FXDW－10 FXDW－20 FXDW－30 处理量 m3/h 0.5 1 3 5 10 20 30 风机功率 kw 0.75 0.75 1.1 2.2 4 7.5 11 水泵功率 kw 0.75-1.5 0.75-1.5 0.75-1.5 0.75-1.5 0.75-1.5 1.5 2.2 进水COD mg/L 150-400 出水COD mg/L 20-60

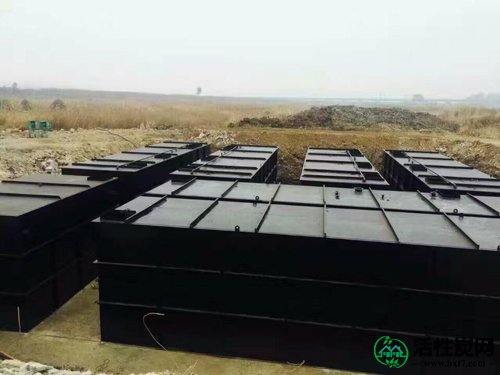

一、地埋式污水处理设备介绍

地埋式污水处理设备是一种模块化的、以生物膜为净化主题的高效污水生物处理系统，它可以充分发挥厌氧生物滤池、接触氧化床等生物膜反应器具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定、维护方便的特点，使该系统具有广泛的应用前景和推广价值。

二、地埋式污水处理工艺原理

一体化地埋式污水处理设备是以A/O生化工艺为主，集生物降解污水沉降、氧化消毒等工艺于一体，其工作原理主要包括：

（一）厌氧生物滤池的作用原理

1 、过滤
填料截留过滤进水中的大的颗粒物和悬浮物

2 、水解
厌氧微生物可以将大分子的不溶性的物质水解转化为小分子的可溶性的物质

3 、吸收
厌氧微生物吸附、吸收水中的有机污染物一部分用于自身的生长繁殖一部分以沼气的形式通过U型水封出

4 、脱氮
将接触氧化床出水回流至厌氧滤池厌氧微生物中的反硝化菌可以利用回流水中的硝态氮并将其转化为氮气以去除污水中的氮物质。农村污水经地埋式污水处理设备厌氧滤池处理后降低了悬浮物、有机污染物以及氮的浓度也降低了后续的接触氧化床的负荷。

（二）接触氧化床的作用原理

1 、吸附作用

一体化地埋式污水处理设备中好氧微生物在填料上生长繁殖过程中相互部结形成表面积较大的、浓度较高的生物膜可以大量吸附水中大部分的有机污染物使污染物浓度降低。

2 、摄取、分解作用

在向反应器内不断通空气的情况下，地埋式污水处理工艺中的好氧微生物可以将吸附的有机污染物作为营养物质摄人体内进行代谢，一部分用于自身的生长繁殖，一部分转化为二氧化碳和水。地埋式污水处理设备接触氧化床使农村污水中的有机污染物浓度进一步降低出水CODcr、BOD5去除率达到80%以上，可以达到国家污水排放二级标准。

（三）沉淀池的工作原理

1、利用重力作用使接触氧化床出水中比重大于水的悬浮污泥下沉至池底从而使之从水中去除保证较好的出水水质。

2、沉降至底部的污泥并自动返回至接触氧化床以维持接触氧化床的污泥浓度。

地埋式污水处理设备特点

地埋式污水处理工艺在出水达标的前提下，它的优点主要有：

1 、设备埋于地表下，上面可以进行绿化，环境美观。

2 、整个污水处理设备一般不需要专人管理。

3 、可以减少占地面积，设备上方可修建停车场等，无需建厂房等设施。

4 、对周围环境无影响、污泥产生量少、噪音小于二类地区的标准。

5 、操作简便、工艺新、效果好、使用寿命长。

6 、设备可按标准布置，也可随地形需要特殊布置。

同时，地埋式污水处理设备也存在一定的缺陷：

1 、地埋式不利于维修 . 设备出现故障后，不方便检修与更换。这通常是业主最烦恼的。

2 、地埋式对环境适应性强，冬天防冻、夏天防洪 . 北方需要埋入较深，并做保温处理。

地埋式污水处理设备操作流程

一直以来，污水宝不断优化地埋式污水处理系统的调试及运行操作流程，经过多年运行经验的积累与总结，已形成一套简单、便捷、高效且规范的设备操作流程：

1 、调试人员首先要打开进水阀门、出水阀门，启动设备进水提升水泵，将调节池的污水输送到地埋式污水处理设备中。

2 、初次使用及调试的设备，当水位达到设备 1/2 高度时停止水泵进水，打开风机进水阀，开启风机，缓缓打开风机出风阀，向接触氧化池内曝气 48 小时后再启动进水提升水泵将污水加入至设备 3/4 处，再向池内曝气 24 小时。

3 、用手触摸填料是否有粘状感，同时观察水体微生物生长情况，直至填料上生长出一层橙黄色生物膜，方可连续向设备输送污水，水量应逐步增加至设计水量。

4 、定时观察水中微生物生长情况，发现异常应及时控制进水水量加以调整。

5 、要观察二沉池水流流态，出水堰集水必须均匀，一般每隔 24 小时必须排泥一次，排泥时打开排泥电磁阀，利用气提方式将地埋式污水处理设备二沉池内的污泥提升至污泥池。

6 、一体化地埋式污水处理设施根据需要在消毒池内加入消毒剂，二沉池来水经过消毒剂加药罐，药剂部分溶解，达到消毒的目的。经处理过的水在清水箱内停留约 0.5 小时后，就达到了排放要求，可以向外界受水体排放。

7 、设备调试结束并正常运行后，系统即可进入自动运行。现场将水泵、风机的操作切换在自动运行状态，由于电气操作控制柜是利用 PLC 自动控制程序， 在设备出厂前就已经加以了程序编制，运行时不必另行设置。

8 、用户应不定期对出水水质按照环保排放要求进行检测，以保证地埋式污水处理设备正常运行。
